在工業自動化測量中，壓力變送器扮演著“感官神經”的角色。而壓力變送器膜片直接與被測介質接觸的核心部件，其材質與結構的選擇，直接決定了測量的精度、可靠性乃至設備的使用壽命。本文將從材質與結構兩個維度，系統梳理常見壓力變送器膜片的類型并結合昌暉YR-ER100系列壓力變送器加以說明，以期為相關從業人員提供參考。

壓力變送器膜片材質分類
壓力變送器膜片材質的選擇，首要考量三大因素：介質的腐蝕性、工作溫度范圍、是否含固體顆粒或易結晶。不同材質各有優劣，需根據實際工況權衡。

1、316L不銹鋼膜片：通用工況的極限選擇
316L不銹鋼是工業應用最廣泛的基礎材質，具備優異的綜合性能。
◆耐蝕范圍：可耐受清水、油品、蒸汽、空氣、弱酸堿、一般有機溶劑；
◆溫度區間：-200℃～450℃，能滿足絕大多數常溫及中溫工況；
◆典型應用：水處理、暖通、普通化工、食品飲料中性介質等。
昌暉YR-ER100系列壓力變送器標配316L不銹鋼膜片，適配多數工業場景。

2、哈氏合金膜片：強腐蝕工況的高性能材料
哈氏合金(以C-276型號最常用)專為強腐蝕工況設計，耐腐蝕性能顯著優于普通不銹鋼。
◆耐蝕范圍：濃鹽酸、濃硫酸、磷酸、氯鹽溶液、有機強酸等；
◆溫度區間：-200℃～650℃，高溫穩定性優于不銹鋼；
◆典型應用：精細化工、濕法冶金、反應釜、含氯廢水等強腐蝕環境。
昌暉YR-ER100系列壓力變送器可選配哈氏合金C膜片，適配高腐蝕介質的長期穩定測量。

3、陶瓷膜片：強耐腐蝕和耐磨特性，長期穩定性好
陶瓷膜片化學惰性極強，耐酸堿范圍廣、抗腐蝕性能突出，長期穩定性好。
◆耐蝕范圍：適用于各種酸堿、多數有機介質、高純度工藝流體；
◆溫度區間：-40℃～120℃；
◆典型應用：化工弱腐蝕、純水、潔凈工藝、一般工業防腐場景。
昌暉YR-ER100系列陶瓷膜片變送器，專為潔凈、弱腐蝕工況設計，穩定性強、維護成本低。

4、鈦及鈦合金：海洋與氯堿行業專用
鈦材料輕量化、比強度高，對海水、氯離子、硝酸等介質表現出優異抗蝕能力。
◆耐蝕范圍：海水、鹽水、燒堿、稀硝酸、海洋大氣；
◆溫度區間：-253℃～315℃；
◆典型應用：海洋工程、海水淡化、氯堿行業、硝酸裝置。

5、鉭：高濃度強酸工況的高端選擇
鉭是貴金屬，抗蝕能力僅次于鉑，被稱為 “金屬中的玻璃”。
◆耐蝕范圍：濃硫酸、濃鹽酸、濃磷酸、多數有機酸；
◆溫度區間：-269℃～290℃；
◆典型應用：化肥、磷化工、高濃度酸儲罐、精細化工極端腐蝕工況。



壓力變送器膜片結構分類
壓力變送器膜片除材質外，膜片結構需匹配壓力范圍、介質狀態(粘稠、含顆粒、結晶)，主流結構類型如下：

1、平膜片：低壓、清潔、粘稠介質通用
膜片為平面結構，直接接觸介質。
◆特點：響應速度快，不易殘留介質；
◆適用：≤1MPa低壓工況、糖漿、油墨等粘稠介質，避免介質堵塞。

2、凸膜片：高壓工況專用
膜片中間凸起，增大承壓面積。
◆特點：抗變形能力強，耐受高壓；
◆適用：≤40MPa高壓場景，如液壓系統、高壓管道。

3、帶隔離膜片(充油式)：高溫、顆粒、結晶介質必備
膜片與傳感器之間填充硅油、氟油等介質，隔離被測介質與核心傳感單元。
◆特點：防腐蝕、防堵塞，保護傳感器；
◆適用：含固體顆粒、易結晶介質，如化工漿料、廢水。

4、衛生級膜片：食品醫藥行業專用
表面拋光處理(粗糙度 Ra≤0.8μm)，無死角、可蒸汽滅菌。
◆特點：符合食品、制藥 GMP 標準，避免介質殘留污染；
◆適用：牛奶、果汁、發酵罐等食品醫藥行業。

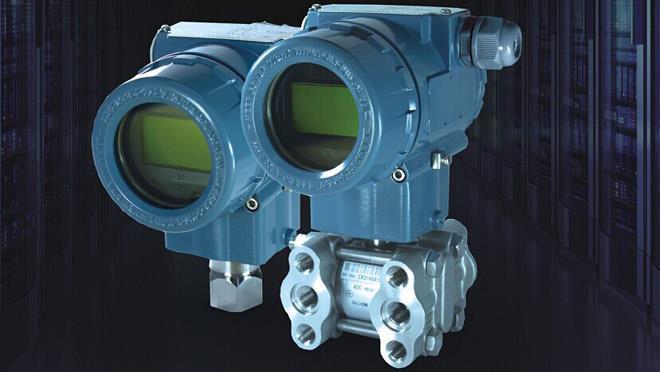

YR-ER100系列單晶硅壓力變送器的應用實踐
昌暉YR-ER100系列壓力變送器是國產高精度智能壓力變送器，以單晶硅傳感技術為核心，具備雙過載保護膜片設計，不僅實現了±0.05%的測量精度，更在微差壓測量、超高溫壓力傳輸(最高700℃)等極端工況下展現了卓越性能。

在膜片配置上，昌暉YR-ER100系列壓力變送器覆蓋316L不銹鋼、哈氏合金C、陶瓷等主流材質，可根據介質腐蝕、溫度、壓力及潔凈要求靈活組合，兼顧通用性與定制化能力，為膜片選型提供成熟可靠的產品支撐。

昌暉YR-ER100系列壓力變送器具有測量精度高、可靠性優、穩定性強等特點，在石油化工、電力能源、環保光熱、鋼鐵冶金、食品醫藥等行業得到了應用。

壓力變送器膜片選型是一項系統工程，需要綜合介質特性、工藝條件、成本預算與長期可靠性。從常規的316L到高性能的哈氏合金，再到適用于衛生級場合的陶瓷膜片，每一種材質與結構都有其最適合的應用舞臺。通過對膜片種類及選型邏輯的系統理解，工程人員可以更加科學地配置測量方案，從而保障生產過程的安全、穩定與高效。
