YR-ER101單晶硅差壓變送器/YR-ER10單晶硅壓力變送器昌暉儀表采用瑞士原裝ROCKSENSOR壓力傳感器和電路生產，用于測量液體、氣體或蒸汽的液位、密度及流量，然后將其轉變為4-20mA+HART電流信號輸出。本文介紹昌暉單晶硅壓力變送器關于參數修改的具體操作方法。

◆儀表顯示屏信息解析

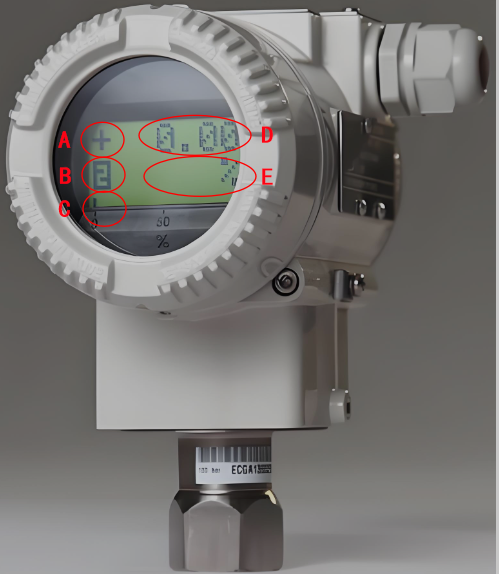

YR-ER101單晶硅差壓變送器/YR-ER10單晶硅壓力變送器配有液晶顯示屏，屏幕上顯示的信息如下圖所示：



A框內顯示：代表壓力數值的正負。
B框內顯示：“/”代表線性輸出；“√”代表平方根輸出；“1”代表顯示工程單位輸出；“2”代表百分比輸出；“3”代表電流輸出；“4”代表模擬量輸出。
C框內顯示：代表單晶硅壓力變送器壓力進度條，跟隨儀表壓力大小而變化。
D框內顯示：代表儀表輸出的壓力值。
E框內顯示：代表儀表顯示單位。

◆儀表測量范圍查看
YR-ER101差壓變送器/YR-ER102壓力變送器查看儀表測量范圍的方法：
1、擰松銘牌上的螺絲，移開銘牌，在銘牌下方有就地按鈕，同時按下Z和S鍵一秒鐘，同時松開(注意：按下和松開要同步)，顯示器會出現英文菜單“EXIT”。
2、單獨按Z鍵，依次循環到“VIEW”。同時按下Z和S鍵一秒鐘，同時松開，顯示器左下角會顯示“1”，顯示為當前壓力。
3、單獨按Z鍵，依次循環到左下角為“8”的時候，記下當前顯示數值，即為儀表模擬量程零位。
4、單獨按Z鍵，依次循環到左下角為“9”的時候，記下當前顯示數值，即為儀表模擬量程滿位。
5、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示“VIEW”。
6、7單獨按S鍵，依次循環到“EXIT”，同時按下Z和S鍵一秒鐘，同時松開，退出儀表菜單。
7、算出剛才記下的第8項和第9項的差值，就是當前儀表的測量范圍。
注：可以把第1項至第3項也記下來。

◆差壓液位計安裝后零位調整
差壓液位計零位調整。
1、首先要確認罐體內沒有壓力和液位，然后，擰松銘牌螺絲，移開銘牌，在銘牌下方有就地按鈕，同時按下Z和S鍵一秒鐘，同時松開(注意：按下和松開要同步)，顯示器會出現英文菜單“EXIT”。
2、單獨按Z鍵，依次循環到“GET0%”。同時按下Z和S鍵一秒鐘，同時松開，顯示器會出現“OK”。
3、同時按下Z和S鍵一秒鐘，同時松開，顯示器會顯示“GET 0%”。
4、單獨按Z鍵，依次循環到“EXIT”，之后同時按下Z和S鍵一秒鐘，同時松開，退出儀表菜單。
5、零位調整完成。

◆儀表測量范圍下限修改
差壓/壓力變送器零位量程調整
1、擰松銘牌螺絲，移開銘牌，在銘牌下方有就地按鈕，同時按下Z和S鍵一秒鐘，同時松開(注意：按下和松開要同步)，顯示器會出現英文菜單“EXIT”。
2、單獨按Z鍵，依次循環到“SET 0%”。同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示變送器原零位量程。
3、鍵移動光標，Z鍵調整數值，調整到所需要的量程。
4、同時按下Z和S鍵一秒鐘，然后同時松開，顯示器顯示“OK”。
5、同時按下Z和S鍵一秒鐘，然后同時松開，顯示器顯示“SET 0%”。
6、單獨按Z鍵，依次循環到“EXIT”，同時按下Z和S鍵一秒鐘，同時松開，退出儀表菜單。
7、測量范圍下限調整完成。

◆儀表測量范圍上限修改
YR-ER101差壓變送器/YR-ER102壓力變送器滿位量程調整：
1、擰松銘牌螺絲，移開銘牌，在銘牌下方有就地按鈕，同時按下Z和S鍵一秒鐘，同時松開(注意：按下和松開要同步)，顯示器會出現英文菜單“EXIT”。
2、單獨按Z鍵，依次循環到“SET 100%”。同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示變送器原滿位量程。
3、S鍵移動光標，Z鍵調整數值，調整到所需要的滿位量程。
4、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示“OK”。
5、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示“SET  100%”。
6、單獨按Z鍵，依次循環到“EXIT”，同時按下Z和S鍵一秒鐘，同時松開，退出儀表菜單。
7、測量范圍上限調整完成。

◆基型表零位清零調整
1、首先，確認管道內無壓力。
2、擰松銘牌螺絲，移開銘牌，在銘牌下方有就地按鈕，同時按下Z和S鍵一秒鐘，同時松開(注意：按下和松開要同步)，顯示器會出現英文菜單“EXIT”。
3、單獨按Z鍵，依次循環到儀表顯示“SHIFT ZERO”
4、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示“OK”。
5、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示:”SHIFT ZERO”。
6、單獨按Z鍵，依次循環到“EXIT”，同時按下Z和S鍵一秒鐘，同時松開，退出儀表菜單。
7、零位清零調整完成。

◆YR-ER101差壓變送器/YR-ER102壓力變送器阻尼時間修改
1、擰松銘牌螺絲，移開銘牌，在銘牌下方有就地按鈕，同時按下Z和S鍵一秒鐘，同時松開(注意：按下和松開要同步)，顯示器會出現英文菜單“EXIT”。
2、單獨按Z鍵，依次循環到“DAMPING"。
3、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示當前阻尼時間。
4、按下S鍵移動光標，Z鍵修改數值，選擇現場所適用的阻尼時間。
5、同時按下Z和S鍵一秒，同時松開，顯示器顯示“OK”。
6、同時按下Z和S鍵一秒，同時松開，顯示器顯示“DAMPING"。
7、單獨按Z鍵，依次循環到“EXIT”，同時按下Z和S鍵一秒鐘，同時松開，退出儀表菜單。
8、阻尼時間修改完成。

◆YR-ER101差壓變送器/YR-ER102壓力變送器顯示類型修改
1、擰松銘牌螺絲，移開銘牌，在銘牌下方有就地按鈕，同時按下Z和S鍵一秒鐘，同時松開(注意：按下和松開要同步)，顯示器會出現英文菜單“EXIT”。
2、單獨按Z鍵，依次循環到"DISPLAY”
3、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示當前顯示類型。
4、按下Z或者S鍵循環，可以依次顯示四個顯示類型(工程單位，百分比，電流輸出，輸出量程顯示)，選擇現場所需要的顯示類型。
5、同時按下Z和S鍵一秒，同時松開，顯示器顯示“OK”。
6、同時按下Z和S鍵一秒，同時松開，顯示器顯示“DISPLAY”。
7、單獨按Z鍵，依次循環到“EXIT”，同時按下Z和S鍵一秒鐘，同時松開，退出儀表菜單。
8、顯示類型修改完成。

◆YR-ER101差壓變送器/YR-ER102壓力變送器顯示單位修改
1、擰松銘牌螺絲，移開銘牌，在銘牌下方有就地按鈕，同時按下Z和S鍵一秒鐘，同時松開(注意：按下和松開要同步)，顯示器會出現英文菜單“EXIT”。
2、單獨按Z鍵，依次循環到“UNIT"。
3、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示當前顯示單位。
4、按下Z或者S鍵循環，選擇現場所需要的顯示單位。
5、同時按下Z和S鍵一秒，同時松開，顯示器顯示“OK”。
6、同時按下Z和S鍵一秒，同時松開，顯示器顯示“UNIT”。
7、單獨按Z鍵。依次循環到“EXIT”，同時按下Z和S鍵一秒鐘，同時松開，退出儀表菜單。
8、顯示單位修改完成。

◆YR-ER101差壓變送器/YR-ER102壓力變送器輸出類型修改
1、擰松銘牌螺絲，移開銘牌，在銘牌下方有就地按鈕，同時按下Z和S鍵一秒鐘，同時松開(注意：按下和松開要同步)，顯示器會出現英文菜單“EXIT”。
2、單獨按Z鍵，依次循環到“FUNC-TION”。
3、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示當前輸出類型。
4、按下Z或者S鍵循環，選擇現場所需要的輸出類型(線性輸出或平方根輸出)。
5、同時按下Z和S鍵一秒，同時松開，顯示器顯示“OK”。
6、同時按下Z和S鍵一秒，同時松開，顯示器會顯示“FUNC-TION”。
7、單獨按Z鍵，依次循環到“EXIT"，同時按下Z和S鍵一秒鐘，同時松開，退出儀表菜單。
8、輸出類型修改完成。

◆YR-ER101差壓變送器/YR-ER102壓力變送器模擬輸出量程下限修改
差壓/壓力變送器輸出量程下限調整
1、擰松銘牌螺絲，移開銘牌，在銘牌下方有就地按鈕，同時按下Z和S鍵一秒鐘，同時松開(注意：按下和松開要同步)，顯示器會出現英文菜單“EXIT”。
2、單獨按Z鍵，依次循環到“O0UT0%”。同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示變送器原零位量程。
3、單獨按S鍵移動光標，Z鍵調整數值，調整到所需要的零位量程。
4、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示“OK”。
5、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示“0UT 0%”。
6、單獨按Z鍵，依次循環到“EXIT"，同時按下Z和S鍵一秒鐘，同時松開，退出儀表菜單。
7、模擬輸出量程下限調整完成。

◆YR-ER101差壓變送器/YR-ER102壓力變送器模擬輸出量程上限修改
差壓/壓力變送器輸出量程上限調整
1、擰松銘牌螺絲，移開銘牌，在銘牌下方有就地按鈕，同時按下Z和S鍵一秒鐘同時松開(注意：按下和松開要同步)，顯示器會出現英文菜單“EXIT”。
2、單獨按Z鍵，依次循環到“OUT 100%”。同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示變送器原滿位量程。
3、單獨按S鍵移動光標，Z鍵調整數值，調整到所需要的滿位量程。
4、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示“OK”。
5、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示“OUT 100%”。
6、單獨按Z鍵，依次循環到“EXIT”，同時按下Z和S鍵一秒鐘，同時松開，退出儀表菜單。
7、模擬輸出量程上限調整完成。

◆YR-ER101差壓變送器/YR-ER102壓力變送器模擬輸出單位修改
1、擰松銘牌螺絲，移開銘牌，在銘牌下方有就地按鈕，同時按下Z和S鍵一秒鐘，同時松開(注意：按下和松開要同步)，顯示器會出現英文菜單“EXIT”。
2、單獨按Z鍵，依次循環到“OUT UNIT"
3、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示當前模擬輸出顯示單位。
4、按下Z或者S鍵循環，選擇現場所需要的模擬輸出顯示單位。
5、同時按下Z和S鍵一秒，同時松開，顯示器顯示“OK”。
6、同時按下Z和S鍵一秒，同時松開，顯示器顯示 “0UTUNIT”。
7、單獨按Z鍵，依次循環到“EXIT”，同時按下Z和S鍵一秒鐘，同時松開，退出儀表菜單。
8、模擬輸出單位修改完成。

◆YR-ER101差壓變送器/YR-ER102壓力變送器小信號切除修改
差壓/壓力變送器小信號切除調整
1、擰松銘牌螺絲，移開銘牌，在銘牌下方有就地按鈕，同時按下Z和S鍵一秒鐘，同時松開(注意：按下和松開要同步)，顯示器會出現英文菜單“EXIT”。
2、單獨按Z鍵，依次循環到“SIGNAL CUT”。同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示變送器原切除值。
3、單獨按S鍵移動光標，Z鍵調整數值，基型表切除參考值為0.1%，法蘭表切除參考值為0.5%。
4、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示“OK”。
5、同時按下Z和S鍵一秒鐘，同時松開，顯示器顯示“SIGNAL CUT"
6、單獨按Z鍵，依次循環到“EXIT”，同時按下Z和S鍵一秒鐘，同時松開，退出儀表菜單。
7、小信號切除修改完成。
