無源濾波器選型需要關注調諧頻率、電容器額定電壓、電抗器耐流三個參數，這三個參數只要有一個不對，結局就是所安裝的無源濾波器沒發揮作用，或者諧波沒濾掉，還添其他麻煩。昌暉儀表在本文將無源濾波器選型的三個關鍵參數給大家講清楚，讓你無源濾波器選型不踩坑。

1、無源濾波器是什么？
無源濾波器就是電容器、電抗器(有時加電阻器)組合成的LC串聯回路。無源濾波器并聯在諧波源負載的母線上，在特定頻率上形成一個低阻抗通道，把該次諧波電流“吸”過來濾掉。

無源濾波器和普通電容柜串電抗不是一回事。電容柜串電抗主要是補無功、防涌流，順便濾一點諧波；無源濾波器是專門為濾某次諧波設計的，調諧頻率精確對準目標諧波。

普通電容柜串電抗是順便濾波，無源濾波器是專門濾波。

2、無源濾波器選型關鍵參數一：調諧頻率
調諧頻率是無源濾波器最核心的參數，沒有之一。無源濾波器本質上是一個LC串聯諧振回路。在某一個特定頻率上，電抗器的感抗和電容器的容抗剛好相等、方向相反，互相抵消，整個支路的阻抗降到最低。這個頻率就叫調諧頻率。

你要濾5次諧波(250Hz)，調諧頻率就得設在4.5次~4.8次之間(225Hz~240Hz) 。為什么不直接設在5次？因為怕諧振。電網頻率會波動、電容器容值會衰減、電抗器電感會有偏差，你設在5次上，稍微偏一點就踩進諧振區，諧波會被放大好幾倍。

實際工程應用中：5次濾波器的調諧頻率一般設在240~248Hz之間。7次濾波器設在6.5次左右。

【怎么查調諧頻率】無源濾波器設計圖紙上一定會有調諧頻率這個參數。無源濾波器廠家拿不出來，或者說不清楚，直接pass。

【選錯了調諧頻率會怎樣】調諧頻率設高了，接近5次，容易諧振放大諧波；設低了，離5次遠，濾波效果大打折扣。無源濾波器變成擺設。

3、無源濾波器選型關鍵參數二：電容器額定電壓和容量
無源濾波器里的電容器，不是隨便購買的，它要同時承受基波電壓、電抗器抬升的電壓、諧波電壓三樣東西。系統電壓是400V，串了電抗器后電容器端電壓會抬升。計算公式：Uc=U系統÷(1-電抗率)。串6%電抗，電容器端電壓≈425V；串7%電抗，電容器端電壓≈430V。諧波電壓還會進一步疊加。所以無源濾波器的電容器額定電壓，至少要比系統電壓高一到兩個等級。系統400V，電容器至少選480V，有的場合要選525V。

電容器的容量也不是隨便定的。它既要滿足無功補償的需要(濾波器同時兼作無功補償)，又要能承受諧波電流而不燒毀。

【怎么查電容器額定電壓和容量】看電容器銘牌上的額定電壓和額定容量。額定電壓低于480V的，在400V系統里用無源濾波器，基本不靠譜。

【選錯了電容器額定電壓和容量會怎樣】電容器額定電壓選低了，長期過壓運行，幾個月就鼓包、炸。容量選小了，諧波電流一進來就過載燒毀；選大了，無功過補，電壓升高。

4、無源濾波器選型關鍵參數三：電抗器耐流
電抗器要承受的電流，不是只有基波電流，還有諧波電流。兩者疊加，流經電抗器的總電流可能遠大于基波電流。

5次濾波器里，電抗器不但要承受工頻50Hz的基波電流，還要承受250Hz的5次諧波電流。諧波電流可能占到總電流的30%-50%。如果電抗器選型時只按基波電流算，實際運行時肯定過載發熱、燒毀。

電抗器的鐵芯還要考慮不飽和。諧波電流大了，鐵芯可能進入飽和區，電感量下降，調諧頻率偏移，濾波效果變差。

【怎么查電抗器耐流】看電抗器銘牌上的額定電流。這個電流應該大于基波電流+諧波電流的總有效值。廠家應該提供這個計算值。

【選錯了電抗器耐流會怎樣】電抗器耐流不夠，諧波一進來就發熱、燒黑、匝間短路。鐵芯飽和了，濾波效果直接廢了。

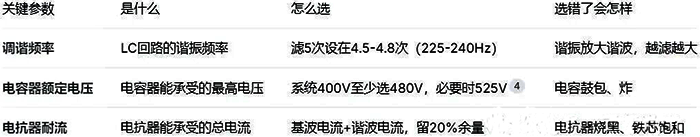

5、給大家一張速查表



6、一個真實案例
某廠5次諧波超標，無源濾波器廠家給裝了一組無源濾波器。投運后一測，5次諧波從25%漲到了35%。無源濾波器廠家說再觀察觀察。

筆者去看了設計參數，調諧頻率設在了252Hz，離5次(250Hz)太近。電網一波動、電容一衰減，就踩進了諧振區。諧波不但沒濾掉，反而被放大了。筆者把調諧頻率改到235Hz，重新配了電抗器和電容器參數。再投運，5次諧波從25%降到了6%。

總結
無源濾波器選型需要重點關注調諧頻率、電容器額定電壓、電抗器耐流。無源濾波器廠家給你推薦無源濾波器，你就問三個問題：
1、調諧頻率設多少？
2、電容器額定電壓多少伏？
3、電抗器額定電流多少安？
以上三個問題無源濾波器廠家答不上來或者答不對的，換一家。
